建筑給水排水系統節能設計要求
建筑給水排水系統節能設計要求
徐鳳
(上海建筑設計研究院有限公司，上海200041)
國家標準《公共建筑節能設計標準》（GB 50189—2005）全面修訂增加了給水排水節能設計要求。節水與節能是密切相關的，為節約能耗、減少水泵輸送的能耗，應合理設計給水、熱水、排水系統，正確計算用水量及合理選用水泵等設備，通過節約用水達到節能的目的。集中熱水系統是給水排水設計的主要能耗系統，在設計時應注意熱源的選擇、水加熱或換熱站室布置位置、管道布置和保溫等設計，力求減少熱損失，從而達到降低能耗的目的。
我國建筑用能約占全國能源消費總量的27.5%，并將隨著人民生活水平的提高逐步增加到30%以上。在公共建筑的全年能耗中，供暖系統的能耗約占40%~50%，照明能耗占30%~40%，其他用能設備約占10%~20%。公共建筑在圍護結構、供暖空調系統、照明、給水排水以及電氣等方面，有較大的節能潛力。
《公共建筑節能設計標準》（GB 50189—2005）全面修訂版中增加了給水排水、電氣和可再生能源應用的相關內容，提出了節能設計要求。筆者參加了該標準修訂編制工作，本文向讀者介紹該標準中給水排水系統節能設計的主要內容，在給水排水系統設計滿足安全、衛生、適用的前提下，同時應注意滿足節水、節能的設計要求。
建筑給水排水專業的節能要點是給水泵的能耗和集中熱水系統的能耗。
1 節水與節能
節水與節能是密切相關、存在著內在聯系的關系。為節約能耗、減少水泵輸送的能耗，應合理設計給水、熱水、排水系統，正確計算用水量，合理選用水泵等設備，通過節約用水達到節能的目的。
1.1 合理選用用水定額
合理設計給水、熱水、排水系統，正確計算用水量，首先應根據工程項目的功能、使用人數等，合理選用用水定額。國家現行標準《建筑給水排水設計規范》（GB 50015—2003，2009年版）表3.1.10列出了最高日用水定額、小時變化系數等。當使用人數（或單位）較多時應選用較小的用水定額和較大的小時變化系數計算最高日和最大時用水量；當使用人數（或單位）較少時應選用較大的用水定額和較小的小時變化系數計算最高日和最大時用水量。例如，1 500床的三級甲等醫院工程項目，屬超大型醫院，使用人數（或單位）較多，計算最高日用水量、最大時用水量時，應選用最高日用水定額的下限值100 L/（床·d），小時變化系數選用2.5。如果仍選用最高日用水定額的上限值200 L/（床·d）計算最高日用水量就不合理了，最高日用水量翻倍增加，導致給水水箱容積過大、給水泵的流量增加、給水管道管徑加大等，且由于給水泵的流量增加，用電功率增加，能耗增加，不符合節能設計要求。所以，設計人員應根據工程項目的功能、使用人數（或單位）等，合理選用用水定額，節約用水，繼而減少能耗。
《民用建筑節水設計標準》（GB 50555—2010）表3.1.2列出了平均日生活用水節水用水定額，全年用水量計算、非傳統水源利用率計算等應按《民用建筑節水設計標準》(GB 50555—2010)有關規定執行。需要注意建筑功能或給水設備的實際使用時間、使用天數，不能一概按365天計算全年用水量，如辦公樓的使用天數應減去休息日，又如冷卻塔的使用時間段與空調系統使用時間一致。
1.2 計量要求
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“應根據不同建筑類型、不同用水部門和管理要求分設計量水表”，“有計量要求的水加熱、換熱站室，應安裝熱水表、熱量表、蒸汽流量計或熱源計量表”。
《民用建筑節水設計標準》(GB 50555—2010)對設置用水計量水表的位置作了明確要求。冷卻塔循環冷卻水、游泳池和游樂設施、空調冷熱水系統等補水管上需要設置用水計量表；公共建筑中的廚房、公共浴室、洗衣房、鍋爐房、建筑物引入管等有冷水、熱水量計量要求的水管上都需要設置計量水表，控制用水量，達到節水、節能要求。
有集中供應熱水系統時，對于熱源有計量要求的水加熱、換熱站室，應安裝熱水表、熱量表、蒸汽流量計或熱源計量表。通過對熱媒、熱源計量以便控制熱媒或熱源的消耗，落實到節約用能。
當集中供應熱水系統熱媒采用熱媒水，水加熱、熱交換站室的熱媒水僅需要計量用量時，可在熱媒管道上安裝熱水表，計量熱媒水的使用量。水加熱、熱交換站室的熱媒水需要計量熱媒水耗熱量時，在熱媒管道上需要安裝熱量表。熱量表是一種適用于測量在熱交換環路中，載熱液體所吸收或轉換熱能的儀器，通過測量熱媒流量和焓差值來計算出熱量損耗。在水加熱、換熱器的熱媒進水管和熱媒回水管上安裝溫度傳感器，進行熱量消耗計量。熱水表僅可以計量熱水使用量，但是不能計量熱量的消耗量，故熱水表不能替代熱量表。
當集中供應熱水系統熱媒為蒸汽時，在蒸汽管道上需要安裝蒸汽流量計進行計量。當集中供應熱水系統水加熱的熱源為燃氣或燃油時，需要設燃氣計量表或燃油計量表進行計量。
2 給水系統設計降低能耗
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“給水系統應充分利用城鎮給水管網或小區給水管網的水壓直接供水。經批準認可時可采用疊壓供水系統。”
為了節約能源，并減少生活飲用水水質被污染，除了有特殊供水安全要求的建筑以外，建筑物底部的樓層應充分利用城鎮給水管網或小區給水管網的水壓直接供水。當城鎮給水管網或小區給水管網的水壓和（或）水量不足時，應根據衛生安全、經濟節能的原則選用貯水調節和（或）加壓供水方案。在征得當?shù)毓┧姓鞴懿块T及供水部門批準認可時，可以采用直接從城鎮給水管網吸水的疊壓供水系統。
為避免因水壓過高引起的用水浪費，給水系統應豎向合理分區，每區供水壓力≤0.45 MPa，合理采取減壓限流的節水措施，分區內低層部分的用水點處供水壓力≤0.20 MPa。
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“二次加壓泵站的數量、規模、位置和泵組供水水壓應根據城鎮給水條件、小區規模、建筑高度、建筑物的分布、使用標準、安全供水和降低能耗等因素合理確定。”給水加壓站位置與能耗也有很大的關系，如果位置設置不合理，會造成浪費能耗。隨著建筑行業的發展，建筑小區趨向越來越大，用地紅線內的建筑群增多，為降低給水能耗，應合理布置二次加壓泵站的位置，宜設于服務范圍的中心區域。例如，某6層樓的酒店工程項目，建筑物長400余米，而給水泵房設于建筑物的端頭，給水泵的揚程需要滿足最遠用水點的給水壓力，造成了靠近泵房的用水點給水壓力超過了用水點處供水壓力，必須減壓，浪費了能源。如果將給水泵房設計在建筑的中間部位，可以降低給水泵的揚程，降低能耗。所以，給排水設計人員應注意這方面的問題。
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“變頻調速泵組應根據用水量和用水均勻性等因素合理選擇搭配水泵及調節設施，宜按供水需求自動控制水泵啟動的臺數，保證在高效區運行。”變頻泵的使用已經有很多年了，但是用了變頻泵不一定就是節能的。所以強調“應根據用水量和用水均勻性等因素合理選擇搭配水泵及調節設施”，合理選用變頻泵，合理選用變頻泵組，使變頻泵、變頻泵組運行在高效區內。建議給水流量>10 m3/h時，變頻泵組工作水泵由2臺以上水泵組成比較合理，泵組最多不多于5臺水泵。設計可以根據公共建筑的用水量，用水的均勻性合理選擇大泵、小泵搭配，泵組也可以配置氣壓罐，供小流量用水，避免水泵頻繁啟動，以降低能耗。
由悉地國際設計顧問（深圳）有限公司主編的CECS標準《數字集成全變頻恒壓控制供水設備應用技術規程》（已經通過送審稿審查），將數字集成全變頻控制恒壓供水設備中的每臺水泵均獨立配置一個數字集成水泵專用變頻控制器，根據系統流量變化自動調節水泵轉速，并實現多臺工作泵運行情況下的效率均衡，無論系統運行工況如何變化及設備使用場合多么不同，水泵始終在高效區運行，不會出現能耗浪費現象，與普通繼電器電路單變頻控制恒壓供水設備相比，采用數字集成全變頻水泵專用控制技術的恒壓供水設備具有更理想的節能效果。
3 給水泵節能限定值
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“給水泵應根據給水管網水力計算結果選型，并應保證設計工況下水泵效率處在高效區。給水泵的效率不應低于國家標準《清水離心泵能效限定值及節能評價值》(GB 19762—2007)規定的泵節能評價值。”
給水系統設計應該根據《建筑給水排水設計規范》(GB 50015—2003,2009年版)、《民用建筑節水設計標準》(GB 50555—2010)的規定，正確計算給水泵的流量、揚程，選用保證設計工況下水泵效率處在高效區的給水泵。給水泵是耗能設備，常年工作，水泵產品的效率對節約能耗起著關鍵作用，應選擇符合現行標準《清水離心泵能效限定值及節能評價值》(GB 19762—2007)規定、通過節能認證的水泵產品，以節約能耗。
現行國家標準《清水離心泵能效限定值及節能評價值》(GB 19762—2007)規定了“泵能效限定值”、“泵目標能效限定值”和“泵節能評價值”。其中“泵能效限定值”、“泵目標能效限定值”是強制性的，“泵節能評價值”是推薦性的，“泵節能評價值”是指在標準規定測試條件下，滿足節能認證要求應達到的泵規定點的最低效率。“泵節能評價值”比“泵能效限定值”和“泵目標能效限定值”要求更高，故要求所選用的給水泵效率不應低于國家標準“泵節能評價值”。
《清水離心泵能效限定值及節能評價值》(GB 19762—2007)給出了泵節能評價值的計算方法，水泵比轉速按下式計算：
計算得出比轉數后，查《清水離心泵能效限定值及節能評價值》(GB 19762—2007)中的圖表，即可計算得出“泵規定點效率值”、“能效限定值”和“節能評價值”。
筆者參照《建筑給水排水設計手冊》中IS型單級單吸水泵、TSWA型多級單吸水泵和DL型多級單吸水泵的流量、揚程、轉速數據，通過計算比轉數和查圖表，得出給水泵節能評價值，見表1~3（表中列出了節能評價值大于50%的水泵規格），供讀者參考。
表1 IS型單級單吸給水泵節能評價值
表2 TSWA型多級單吸離心給水泵節能評價值

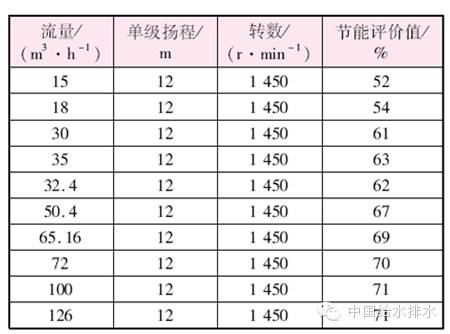

表3 DL多級離心給水泵節能評價值
從表1~3中數據可以看出，在同樣的流量、揚程情況下，2 900 r/min的水泵比1 450 r/min的水泵效率要高2%～4%，建議除對噪聲有要求的場合，宜選用轉速2 900 r/min的水泵，提高用能效率。
4 生活熱水系統節能設計要點
4.1 熱源選擇
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“集中熱水供應系統的熱源，宜利用余熱、廢熱、可再生能源或空氣源熱泵作為熱水供應熱源。當最高日生活熱水量>5 m3時，除電力需求側管理鼓勵用電，且利用谷電加熱的情況下，不應采用直接電加熱熱源作為集中熱水供應系統的熱源。”這條規定是集中熱水供應系統熱源選擇的原則。
余熱包括工業余熱、集中空調系統制冷機組排放的冷凝熱、蒸汽凝結水熱等。
當采用太陽能熱水系統時，為保證熱水溫度恒定和保證水質，可優先考慮采用集熱與輔熱設備分開設置的系統。
由于集中熱水供應系統采用直接電加熱會耗費大量電能；若當?shù)毓╇姴块T鼓勵采用低谷時段電力，并給予較大的優惠政策時，允許采用利用谷電加熱的蓄熱式電熱水爐，但是必須保證在峰時段與平時段不使用，即需要設有足夠熱容量的蓄熱裝置，如貯存設計溫度的一天熱水用水量。根據當?shù)仉娏⿷?yīng)狀況，小型集中熱水系統可以采用夜間低谷電直接電加熱作為集中熱水供應系統的熱源。
設計集中熱水供應系統以最高日生活熱水量5 m3作為限定，是以酒店生活熱水用量進行測算，據建筑專業所述，酒店一般最少15套客房。以每套客房2床計算，根據《建筑給水排水設計規范》（GB 50015—2003，2009年版）表5.1.1，取客房最高日用水定額上限值160 L/（床·d）（60 ℃），則最高日熱水量為4.8 m3。故當最高日生活熱水量>5 m3時，集中熱水供應系統盡可能避免采用直接電加熱作為主熱源，或集中太陽能熱水系統的輔助熱源，除非當?shù)仉娏⿷?yīng)富余、電力需求側管理從發電系統整體效率角度，有明確的供電政策支持時，允許適當采用直接電熱。
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“以燃氣或燃油作為熱源時，宜采用燃氣或燃油熱水機組直接制備熱水。當采用鍋爐制備生活熱水或開水時，鍋爐額定工況下熱效率不應低于表4.2.5中的限定值。”集中熱水供應系統除有其他用蒸汽要求外，不建議采用燃氣或燃油鍋爐制備高溫、高壓蒸汽再進行熱交換后供應生活熱水的熱源方式，這是因為蒸汽的熱焓比熱水要高得多，將水由低溫狀態加熱至高溫、高壓蒸汽再通過熱交換轉化為生活熱水是能量的高質低用，造成能源浪費，應避免采用。醫院的中心供應中心（室）、酒店的洗衣房等有需要用蒸汽的要求，需要設蒸汽鍋爐，此時制備生活熱水可以采用汽-水熱交換器。其他沒有用蒸汽要求的公共建筑可以利用工業余熱、廢熱、太陽能、燃氣熱水爐等方式制備生活熱水。當采用鍋爐制備生活熱水或開水時，鍋爐額定工況下熱效率不應低于表4（表4.2.5）中的效率限定值。
表4 名義工況下鍋爐熱效率(GB 50189—2005表4.2.5)
氣鍋爐重油8688輕油8890燃氣8890在廣東省、云南省、江蘇省等南方地區，較多采用空氣源熱泵熱水機組制備生活熱水，使用效果較好�？諝庠礋岜脽崴畽C組比較適用于夏季和過渡季節總時間長的地區；寒冷地區使用時需要考慮機組的經濟性與可靠性，在室外溫度較低的工況下運行，致使機組制熱性能系數（COP）等級太低，失去熱泵機組節能優勢時就不宜采用。為有效地規范國內熱泵熱水機（器）市場，以及加快設備制造廠家的技術進步，我國制定了國家標準《熱泵熱水機(器)能效限定值及能源效率等級》(GB 29541—2013)，該標準將熱泵熱水機能源效率分為五個等級，1級表示能源效率最高，2級表示達到節能認證的最小值，3、4級代表了我國多聯機的平均能效水平，5級為標準實施后市場準入值。
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“當采用空氣源熱泵熱水機組制備生活熱水時，制熱量大于10 kW的熱泵熱水機在名義制熱工況和規定條件下，性能系數（COP）不宜低于表5.3.3的規定，并應有保證水質的有效措施。”熱泵熱水機（器）能效要求見表5（表5.3.3）。
表5 熱泵熱水機（器）能效（COP）(GB 50189—2005表5.3.3)
表5中能效等級數據是依據能效等級2級編制，在設計和選用空氣源熱泵熱水機組時，應選用達到節能認證的產品。
選用空氣源熱泵熱水機組制備生活熱水時還應注意熱水出水溫度，在節能設計的同時還需要滿足現行國家標準對生活熱水水質的衛生要求。一般空氣源熱泵熱水機組熱水出水溫度<60 ℃，為避免熱水管網中滋生軍團菌，需要采取措施抑制細菌繁殖。如定期每隔1~2周采用65 ℃的熱水供水1天，抑制細菌繁殖生長，但必須有用水時防止?fàn)C傷的措施，設置混水閥等，或采取其他安全有效的消毒殺菌措施。
其他的消毒技術，如中國建筑設計研究院重點開發的銀離子消毒技術和AOT紫外光催化二氧化鈦滅菌裝置，可根據工程實際情況進行選用。
4.2 熱水管網布置
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“小區內設有集中熱水供應系統的熱水循環管網服務半徑不宜大于300 m且不應大于500 m，水加熱、熱交換站室位置宜靠近熱水用水量較大的建筑或部位，并宜設置在小區的中心位置。”對自加熱設備站室至最遠建筑或用水點的服務半徑作了規定，限制熱水循環管網服務半徑，一是減少管路上熱量損失和輸送動力損失，增大運行能耗和成本，不利系統的運行管理；中國建筑設計研究院在廣州亞運城集中熱水供應系統管網設計中，研究了熱水管道敷設長度與熱量損失的關系。通過對亞運會期間媒體村低區熱水供水管網各測試點的溫度監測發現，熱水在管道輸送過程中的熱損失還是不可忽視的。管線越長，熱損失越大,縮短管道長度可以有效降低管網熱損失，故需要對熱水管網的服務半徑作出規定。二是避免管線過長，管網末端溫度降低，管網內容易滋生軍團菌。并要求水加熱、熱交換站室位置靠近熱水用水量較大的建筑或部位，以及設置在小區的中心位置，可以減少熱水管線的敷設長度，以降低熱損耗，達到節能目的。
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“僅設有洗手盆的建筑或距離集中熱水站室較遠的個別用戶，不宜設計集中生活熱水供應系統。設有集中熱水供應系統的建筑物中，熱水用量較大或定時供應熱水的用戶宜設置單獨的熱水循環系統。”為降低能耗，對不宜設置集中熱水供應系統的情況作出了限定。《建筑給水排水設計規范》(GB 50015—2003,2009年版）規定，辦公樓集中盥洗室僅設有洗手盆時，每人每日熱水用水定額為5~10 L，熱水用量較少，如設置集中熱水供應系統，管道長，熱損失大，為保證熱水出水溫度還需要設熱水循環泵，能耗較大，故限定僅設有洗手盆的建筑，不宜設計集中生活熱水供應系統。當辦公建筑內僅有集中盥洗室的洗手盆供應熱水時，可采用小型貯熱容積式電加熱熱水器。
對于管網輸送距離較遠、用水量較小的個別用戶不宜設置集中熱水系統，可以設置局部加熱設備，這樣可以減少管路上的熱量損失和輸送動力損失。熱水用量較大的用戶有浴室、洗衣房、廚房等，宜設計單獨的熱水回路，有利于管理與計量。
4.3 冷、熱水壓力平衡
《公共建筑節能設計標準》(GB 50189—2005)修訂版要求：“集中熱水供應系統的供水分區宜與用水點處的冷水分區同區，并有保證用水點處冷、熱水供水壓力平衡和保證循環管網有效循環的措施。”使用生活熱水需要通過冷、熱水混合后調整到所需要的使用溫度。故熱水供應系統需要與冷水系統的分區一致，保證系統內冷水和熱水的壓力平衡，達到節水、節能和用水舒適的目的。集中熱水供應系統要求采用機械循環，保證干管、立管的熱水循環，支管可以不循環，采用多設立管的形式，減少支管的長度，在保證用水點使用溫度的同時也需要注意節能。
4.4 管網及設備保溫
集中熱水供應系統減少熱損耗的一個重要點是對熱水供水、循環水管網及水加熱設備或者換熱設備進行保溫�！豆步ㄖ�(jié)能設計標準》(GB 50189—2005)修訂版要求：“集中熱水供應系統的管網及設備應保溫，保溫層厚度應按現行國家標準《設備及管道絕熱設計導則》(GB/T 8175—2008)中經濟厚度計算方法確定，也可按本標準附錄D的規定選用。”
表6、7列出了《公共建筑節能設計標準》(GB 50189—2005)修訂版附錄D中生活熱水管道的絕熱厚度，供讀者參考使用。設計人應選用優質保溫材料，根據熱水生活熱水使用時間選用保溫厚度。設備保溫應參照國家標準圖集03S401《管道和設備保溫、防結露及電伴熱》的規定執行。

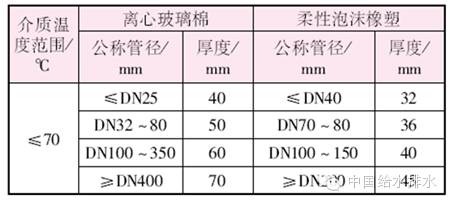

表6 生活熱水管道的絕熱厚度（使用期105天）（表D.0.3-1）
表7 生活熱水管道的絕熱厚度（使用期150天）（表D.0.3-2）
5 結語
節水與節能是密切相關的，存在著內在聯系的關系。節水、節能是一種理念，貫穿于給水排水設計的全過程。為節約能耗、減少水泵輸送的能耗，應合理設計給水、熱水、排水系統，選用達到節能標準的產品。集中熱水系統是給水排水設計的主要能耗系統，在設計時更應注意熱源的選擇、水加熱站或熱交換器室布置位置、管道布置和保溫等，力求減少熱損失，從而達到降低能耗的目的。
雖然，在公共建筑中給水排水系統能耗僅占其他用能設備10%~20%的一部分，且未納入典型公共建筑模型能耗分析的“基準建筑模型”，但是我們也應該為實現國家節約能源和保護環境的戰略，貫徹有關政策和法規作出貢獻。
致謝:感謝劉振印總工、趙鋰副院長、馮旭東總工、趙力軍總工在《公共建筑節能設計標準》(GB 50189—2005)標準編制過程中給予的幫助和提出的寶貴意見！
（本文發表于《中國給水排水》雜志2015年第2期“設計經驗”欄目）
