郭安¹，彭永臻^1,2，王然登¹，程戰利^1,3

(1.哈爾濱工業大學城市水資源與水環境國家重點實驗室，黑龍江哈爾濱150090；2.北京工業大學水質科學與水環境恢復工程北京市重點實驗室北京市脫氮除磷處理與過程控制工程技術研究中心，北京100124；3.天津市市政工程設計研究院，天津300051)

摘要：采用厭氧、好氧交替運行的小試SBR反應器實現了在秋、冬季無保溫措施下好氧顆粒污泥的培養及對生活污水中污染物的去除。研究發現在秋、冬季溫度由18 ℃逐漸降至10 ℃并長期維持在較低溫度的條件下，SBR反應器中形成了具有良好物化特性的顆粒污泥，穩定期污泥的平均粒徑為300 μm，反應器中有較高的生物量（MLSS為6 000 mg/L），污泥沉降性能較好，SVI為50~60 mL/g。對COD、PO₄^3--P、NH₄⁺-N均具有較好的去除效果，平均去除率分別達到85.8%、98.3%、99.2%。通過在反應周期結束增設2 h缺氧攪拌，實現了對TN的進一步去除，去除率達95.2%。

與普通的絮狀活性污泥相比，好氧顆粒污泥具有密度大、微生物含量高、種群豐富、沉降性能好等優點，這提高了顆粒污泥的抗沖擊負荷能力，并使得污水處理構筑物結構緊湊，具有較小的體積及較少的用地。目前，好氧顆粒污泥主要采用人工配水在常溫(20~25 ℃)下培養，本研究利用城市生活污水在東北地區秋冬季低溫下（18~10 ℃），通過厭氧、好氧交替運行方式在SBR反應器中培養好氧顆粒污泥，并研究其對生活污水中COD、氮、磷的去除效能。

1 材料與方法

1.1 試驗裝置

SBR反應器由有機玻璃制成，內部直徑為12 cm，高為42 cm，有效水深為37 cm，有效容積為4 L。反應器頂部進水，出水口位于反應器中部，容積交換率為1/2；曝氣泵曝氣，曝氣口位于反應器底部，通過粘砂塊曝氣頭分散布?xì)狻?/span>

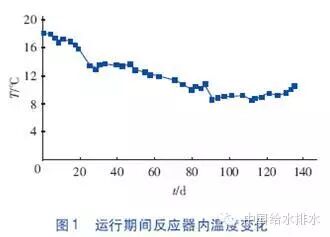

SBR反應器每天運行4個周期，每周期為6 h，其中進水為5 min，厭氧攪拌為90 min，好氧曝氣攪拌為210 min，沉淀時間隨運行逐漸縮短(1~29 d：30 min;30~47 d:20 min;48~80 d:15 min;81~136 d:10 min)，剩余時間為靜置。反應器安裝在半地下實驗室，運行期間反應器內溫度變化見圖1。曝氣量控制在120~160 L/h。

1.2 試驗用水與接種污泥

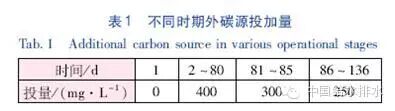

試驗用水為哈爾濱某居民區生活污水，試驗前對污水進行了過濾以去除大塊物質。測得COD、PO₄^3--P、NH₄⁺-N、TN濃度范圍分別為(122.8~383.5)、（1.7~5.5）、（42.7~62.8）、(47.3~68.2) mg/L。外加碳源為丙酸鈉，不同時期的丙酸鈉投加量(以COD計)如表1所示。接種污泥為哈爾濱某污水處理廠二沉池剩余活性污泥，接種污泥的MLSS為4 462 mg/L，MLVSS/MLSS值為0.58，其無機質含量較高。

1.3 檢測項目與方法

NH₄⁺-N、NO₃^--N、NO₂^--N、PO₄^3--P、MLSS、MLVSS、SV采用國家標準方法進行測定；COD采用快速測定法測定；污泥顆粒的平均粒徑采用激光粒度儀測定；TN采用TOC-VCPN總有機碳/總氮分析儀測定；污泥形態采用顯微鏡觀察。

2 結果與討論

2.1 顆粒污泥的培養

2.1.1 污泥顆�；�進程

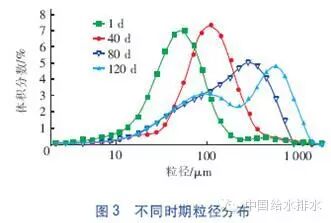

反應器中不同時期污泥形態見圖2，不同時期污泥粒徑分布見圖3。

在運行初期，反應器中污泥為松散的絮狀污泥，平均粒徑在50 μm左右，幾乎不存在粒徑>200 μm的顆粒；經過20 d的培養，光學顯微鏡下可觀察到較少數量的顆粒，但粒徑較小，肉眼較難觀察辨認；在20~65 d顆粒污泥粒徑不斷變大，并且新的小顆粒不斷生成，此時的顆粒污泥能用肉眼觀察到，但輪廓較為粗糙，周圍附著很多的菌膠團，平均粒徑達100 μm左右，在污泥粒徑分布圖上可以看到有部分污泥粒徑超過200 μm，但所占比例較�。�80 d以后隨著沉淀時間的縮短，不斷排出與顆粒污泥競爭有機底物、沉降性能相對較差的絮狀污泥，顆粒污泥得到充足的有機底物，平均粒徑不斷增大，此時粒徑>200 μm的污泥所占比例超過50%，污泥的平均粒徑在300 μm左右。隨著運行顆粒粒徑分布波峰位置不斷右移，在120 d時出現兩個波峰，波峰位置分別在90 μm和600 μm左右，說明系統中污泥粒徑出現分化，培養成熟的顆粒污泥體系并非單純的顆粒污泥，其中一部分是粒徑較小的小顆�；蛐躞w污泥，另一部分是粒徑較大的大顆粒污泥。在光學顯微鏡下還可以看到污泥中存在很多后生動物，這些后生動物的存在說明污泥活性較好且較穩定。由此可見，在低溫下培養顆粒污泥是可行的。

2.1.2 污泥濃度與沉降性能

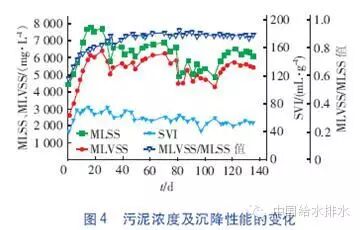

污泥濃度及沉降性能隨運行時間的變化見圖4。

在反應器運行期間，污泥濃度呈現先增加后隨沉淀時間調整而波動的趨勢。在1~29 d，污泥濃度急劇增加，MLSS由接種時的4 462 mg/L迅速增加到7 745 mg/L，這是由沉淀時間長，外碳源充足，微生物大量增殖造成的。在第30天沉淀時間降為20 min，沉淀性能較差的污泥被排出反應器，污泥濃度迅速降低至5 785 mg/L，隨后污泥濃度緩慢增長。在第48天沉淀時間降為15 min，污泥濃度變化不大。在第81天沉淀時間降為10 min，同時外碳源投加量由400 mg/L降至300 mg/L，86 d外碳源投加量繼續降至250 mg/L，由于沉淀時間短，同時外碳源投加量減少，污泥有所流失，污泥濃度迅速降低至4 923 mg/L，在隨后的運行過程中，系統中微生物量逐漸增加，在穩定期污泥濃度維持在6 000 mg/L左右。

MLVSS與MLSS呈相同的變化趨勢。污泥活性逐漸變高，1~20 d中MLVSS/MLSS值由最初的0.58迅速上升至0.80，并隨著反應器運行逐漸緩慢增加并穩定在0.89左右，這說明在該較低溫度下培養的好氧顆粒污泥具有較高的生物活性。在反應器的整個運行過程中，SVI值在1~10 d迅速增加，隨后一直保持緩慢降低趨勢，并最終穩定在50~60 mL/g。說明隨著污泥顆�；�的進程，污泥的沉降性能越來越穩定。

2.2 對污染物的去除

2.2.1 對COD的去除效果

在第1天，直接采用生活污水而不投加外碳源，進水COD為352.30 mg/L，出水COD為70.20 mg/L，去除率為80.1%；2~80 d外加丙酸鈉為400 mg/L，進水COD介于475.2~712.5 mg/L之間，出水COD為50~70 mg/L，個別會達到70 mg/L以上，平均去除率為89.2%；81~85 d外加丙酸鈉為300 mg/L，進水COD介于519.9~633.5 mg/L之間，出水COD為40~50 mg/L，平均去除率為91.7%；86~136 d外加碳源為250 mg/L，進水COD介于413.3~633.5 mg/L之間，出水COD為50~60 mg/L，個別會達到60 mg/L以上，平均去除率為85.8%。

2.2.2 對PO₄^3--P的去除效果

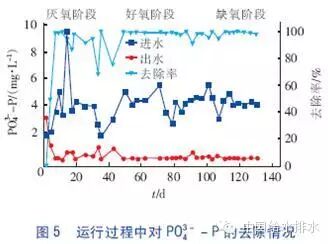

運行期間反應器進出水PO₄^3--P濃度及其去除率的變化見圖5。

在初期出水PO₄^3--P含量較高，波動較明顯，經過50 d的培養后，出水PO₄^3--P濃度逐漸穩定，介于0~0.4 mg/L之間，平均值為0.07 mg/L，平均去除率為98.3%。整個運行過程中，反應器對PO₄^3--P有較好的去除效果，能夠達到一級A標準。

2.2.3 對NH₄⁺-N的去除效果

盡管反應器進水NH₄⁺-N濃度波動較大,出水NH₄⁺-N介于0~2.45 mg/L之間，平均值為0.50 mg/L，平均去除率為99.2%。在整個運行過程中，反應器對NH₄⁺-N的去除率均較高，出水NH₄⁺-N濃度能達到一級A標準。

De Kreuk等通過研究發現，將20 ℃下培養的好氧顆粒污泥直接在8 ℃下運行后污泥會發生解體，而溫度由20 ℃逐步降到8 ℃條件下，顆粒污泥能保持穩定，但脫氮效果會降低；王碩等在10 ℃下運行SBAR反應器，在好氧顆粒污泥成熟后，反應器出水COD、NH₄⁺-N和PO₄^3--P分別達86.8、5.2和2.0 mg/L，去除率分別為84.5%、91.1%和94.1%；Bao等同樣在10 ℃下運行SBAR反應器，污泥穩定后對COD、NH₄⁺-N和PO₄^3--P的去除率分別達(90.6%~95.4%)、(72.8%~82.1%)和(95.8%~97.9%)；本試驗對COD、NH₄⁺-N和PO₄^3--P的去除率分別達85.8%、99.2%和98.3%。說明在低溫下好氧顆粒污泥反應器對污染物有較好的去除效果。

2.3 典型周期內污染物轉化規律

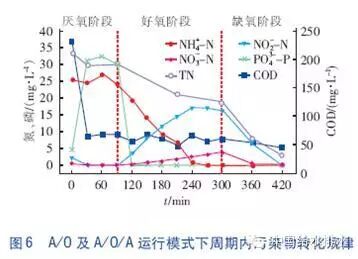

在10 ℃下反應器典型周期內污染物轉化規律如圖6所示。在該周期內，MLSS為6 110 mg/L，控制曝氣量為120 L/h。經過處理后，ＣＯＤ、PO₄^3--P、NH₄⁺-N、TN由612.80、5.49、62.75、63.47 mg/L分別降至59.52、０、0、20.22 mg/L。

在厭氧段的前30 min，COD濃度快速降低，從初始的230.10 mg/L降至66.62 mg/L。主要原因是：上一階段滯留在反應器中的硝態氮發生了反硝化反應，消耗了部分COD；此外，聚磷菌在厭氧條件下會快速吸收COD來合成PHA，用于好氧段的吸磷反應。厭氧階段結束后反應器中COD為68.79 mg/L，在接下來的好氧階段COD濃度有所波動，整體上也有所降低，出水COD為59.52 mg/L。

在厭氧階段聚磷菌吸收水中VFAs合成自身PHA，與此同時釋放出大量磷酸鹽，厭氧階段結束反應器中PO₄^3--P為32.48 mg/L；在好氧階段聚磷菌利用體內儲存的PHA水解產生的能量進行超量吸磷，在好氧階段的前30 min水中磷酸鹽已基本完全被吸收，出水PO₄^3--P濃度在0.05 mg/L以下。

在厭氧階段的前30 min ，由于NH₄⁺-N被吸附到污泥相中，溶液中NH₄⁺-N濃度有所下降；在接下來的30~60 min，NH₄⁺-N濃度又有所上升，這來自于兩方面的原因：第一，污泥相中的NH₄⁺-N重新釋放到溶液中；第二，氨化作用使進水中的有機氮水解為NH₄⁺-N，導致溶液中NH₄⁺-N濃度升高。在好氧階段，溶液中的NH₄⁺-N被硝化細菌氧化為硝態氮，出水中幾乎檢測不到NH₄⁺-N。在厭氧階段的前30 min反硝化反應基本完成，在好氧階段，隨著硝化作用的進行硝態氮的濃度不斷升高。值得一提的是，反應器在低溫下運行，硝化細菌的活性較低，硝化反應速率較慢，系統中出現了NO₂^--N的積累，出水NO₂^--N為16.19 mg/L，NO₃^--N為3.94 mg/L，這為進行短程反硝化提供了有利條件。系統中TN濃度由反應初的33.52 mg/L降為出水時的20.22 mg/L，TN的去除主要是發生于厭氧段前30 min的反硝化作用、好氧階段的同步硝化反硝化作用以及微生物的同化作用。

2.4 增強脫氮效果

在厭氧、好氧交替運行方式下，反應器對氨氮有較好的去除效果，在此過程中NH₄⁺-N主要轉化為硝態氮,雖然TN得到部分去除，但去除效果并不理想，為進一步增強脫氮效果，在反應結束后使反應器缺氧攪拌運行2 h，即以厭氧、好氧、缺氧（A/O/A）方式運行，以增強反硝化效果。

由圖6可以看出，在后續增加2 h缺氧攪拌過程中，NO₂^--N與TN濃度迅速降低，NO₃^--N幾乎檢測不到，脫氮效果明顯增強，出水TN為3.05 mg/L，TN去除率達95.2%。同時COD濃度也有所降低。在此過程中NO₂^--N、NO₃^--N、TN濃度降低是因為在后續缺氧過程中發生了反硝化作用，但反硝化過程需要充足的COD，而此過程中COD降低并不明顯，這可能與好氧顆粒污泥對COD的吸附與釋放及微生物利用自身內碳源進行反硝化有關。程戰利在常溫（20~25 ℃）下以厭氧/好氧/缺氧/好氧方式運行來增強脫氮效果，但脫氮效果仍不理想，與其相比本試驗的脫氮效果明顯較好，其主要原因有兩點：第一，常溫下NH₄⁺-N在好氧階段完全氧化為NO₃^--N，而本試驗在低溫下進行，硝化細菌的活性較低，NH₄⁺-N只經過亞硝化作用，氧化產物主要為NO₂^--N，NO₂^--N反硝化時所需的碳源量較NO₃^--N的少，使得系統在碳源不足的條件下降低了碳源需求量。第二，低溫下微生物代謝速率較慢，在好氧反應結束時系統中的COD濃度仍較高；同時顆粒污泥也可能吸附部分COD，這些COD為后續缺氧段進行反硝化提供了碳源，提高了脫氮效果。

3 結論

利用城市生活污水在東北地區秋冬季無保溫措施低溫下，通過厭氧、好氧交替運行方式在SBR反應器中能夠成功培養出好氧顆粒污泥。在沉淀時間降為10 min后，MLSS仍能保持在6 000 mg/L以上，SVI在50~60 mL/g之間，該體系為顆粒污泥與絮體污泥的混合體，混合污泥平均粒徑在300 μm左右，顆粒平均粒徑在600 μm左右，污泥活性高，沉降性能好，污泥比較穩定。

在低溫下培養成熟的好氧顆粒污泥對COD、PO₄^3--P、NH₄⁺-N都具有較好的去除效果，其去除率分別能夠達到85.8%、98.3%、99.2%；在低溫下微生物代謝速率慢，NO₂^--N有所積累，可實現短程硝化反硝化。

在好氧反應結束后增加2 h缺氧攪拌，TN的去除得到了提高，出水TN為3.05 mg/L，去除率達95.2%。

（本文發表于《中國給水排水》雜志2015年第19期“論述與研究”欄目）
