不知道大家在剛開始記憶規范、圖集的時候有沒有覺得特別的費勁，這個尺寸，那個數值的，為了方便大家記憶管道距墻距離，小編給大家找了一些資料，做了下匯總！并都標明了出處了！有需要的收藏！

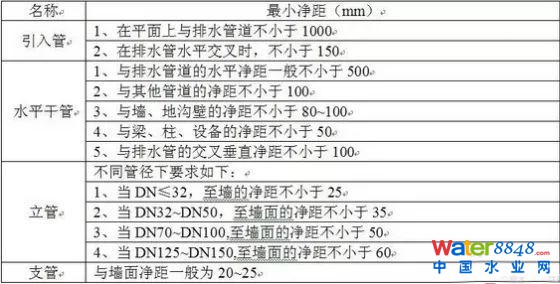

1、管與管及與建筑構件之間的最小凈距

《建筑施工手冊》第四版，縮印版，第1500頁（網上可下載到，大約100Mb）

《水暖工長速查》第119頁（楊磊 主編 化學工業出版社 2010年7月第1版）

管井管道：

敷設在管井內的管道，管道表面（有防結露保溫時按保溫層表面計）與周圍墻面的凈距不宜小于50mm。

《建筑施工手冊》第四版，縮印版，第1504頁

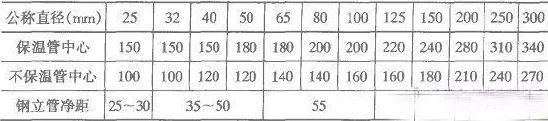

2、水暖管離墻距離水暖管離墻距離：

標準圖規定給水、熱水、采暖管（DN15~DN32）中心起距墻表面50mm為宜，DN40以上取60mm為宜。因?yàn)榫嚯x過近，立管閥門安裝不便，有時需要破壞墻面才能將閥門裝上；距離過遠則影響美觀，且占用空間（其他管道也一樣）。均采用管外皮距墻表面30mm；而對于排水管，由于打口所需，采用承口距墻表面50mm。

《給水排水及采暖工程現場施工處理方法與技巧》，第39頁

3、排水柔性接口鑄鐵管離墻距離：

當管道沿墻或墻角敷設時，應保證管道及附件的安裝及檢修距離，管道與墻體面層凈距一般為40~60mm，管道及附件不得入墻，其卡箍與法蘭壓蓋的螺栓位置應調整至墻（角）的外側，以便于擰緊螺栓。

《排水柔性接口鑄鐵管技術規程》（DB11/T364-2006,北京地方標準，可在百度文庫下載到），第6頁

4、立管管外皮距建筑裝飾面的間距（明裝給水立管）

管徑 32以下 32~50 65~100 125~150

間距 20~25 25~30 30~50 60

《建筑給排水及采暖工程施工工藝標準》（DBJ/T61-38-2005）第42頁;（此書為陜西地方標準，可在百度文庫下載到）

采暖干管距墻尺寸：

供水干管沿內墻架空敷設，當管徑＜DB80時，供水干管距墻尺寸為150mm；當管徑≥DB80時，供水干管距墻尺寸為180mm�；厮�干管在室內地坪以上沿內墻敷設時，當管徑＜DN80時，回水干管距墻尺寸為50mm；當管徑≥DN80時，回水干管距墻尺寸為65mm。

《建筑給排水及采暖工程施工工藝標準》（DBJ/T61-38-2005）第189頁

采暖立管距墻尺寸：

當設計采用單立管安裝時，立管中心距后墻尺寸為50mm，如僅后墻有一組散熱器（一臂形）時，則立管中心距側墻尺寸為65mm；如后墻和側墻另一側各有一組散熱器（雙臂形）時，距側墻尺寸仍為65mm；如后墻和側墻同側有散熱器（直角形）時，距側墻尺寸為200mm；如后側、側墻同側和另一側各有一組散熱器（丁字形）時，距側墻尺寸為300mm。

立管之間距離：

當設計采用雙立管安裝時，供水立管一般按照在右側，回水立管一般按照在左側。立管距墻尺寸與單立管安裝時相同，管徑≤DN32時，兩立管中心距為80mm；管徑≥DN40時，兩立管中心距為130mm。

《建筑給排水及采暖工程施工工藝標準》（DBJ/T61-38-2005）第189~190頁

5、排水立管、支管距墻尺寸

《怎樣當好水暖工長》表3-11，第133頁

注：如想知道更多關于常用衛生器具排水支管預留孔洞位置與尺寸內容，可購買《管道工長速查》（曲德仁 主編 化學工業出版社出版）第144頁 表3-41

6、管道上部?jī)艨?/div>
