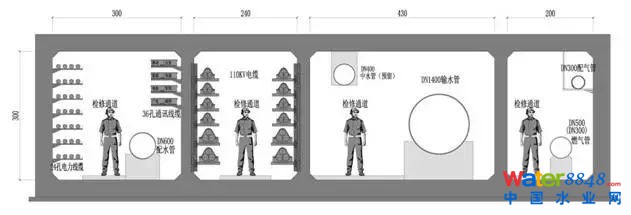

圖3 IT大道綜合管廊

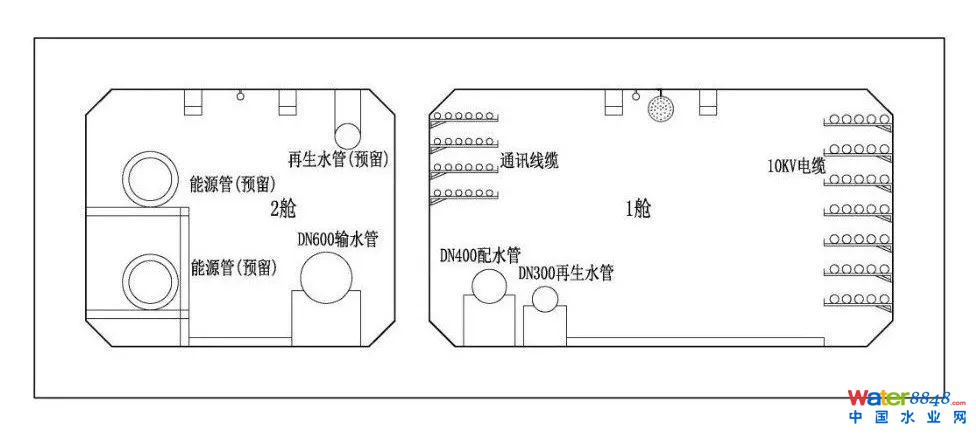

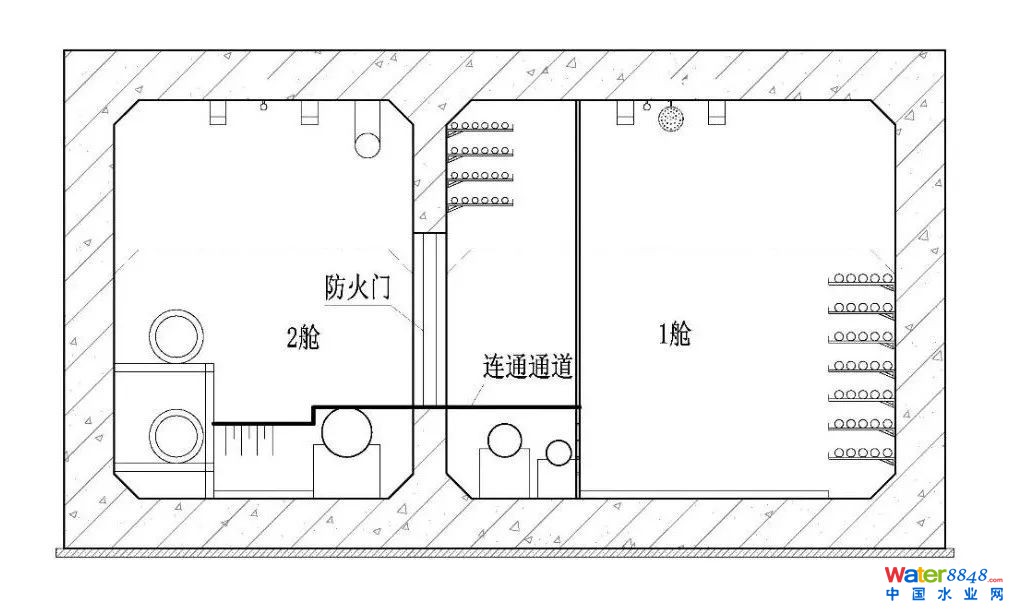

雅州路綜合管廊位于成都國家級新區天府新區的核心區域，全長約2.4km。管廊采用雙艙，分別為1號艙和2號艙（見圖4），寬約10.1m，高約3.8m。1號艙的管線有10kV電力、通訊、配水管、再生水，2號艙的管線有輸水管、預留再生水、預留能源管�？紤]到今后與遠期規劃干線綜合管廊相連時1號艙車行檢修的需求，在1號艙設置了車行檢修通道。

圖4 天府新區雅州路綜合管廊

2集約化布置設計

2.1 微型管廊

目前，在市政工程建設中，對工業化預制拼裝的要求越來越高，成都市人行道和綠道建設也開始大量采用預制板塊拼裝鋪設方式�；�于這些原因，參考日本銀座共同溝的一些做法，在規范提出的三種綜合管廊形式外，試驗采用“微型管廊”形式。

微型管廊設計考慮容納10kV及以下等級的電力電纜、通信線纜、給水配水管或再生水配水管，采用淺埋溝道方式設計，在滿足管線安全布線的前提下，盡量緊湊布置廊內空間，廊內空間不考慮巡檢人員通行，廊內也不考慮設置消防、通風等系統。微型管廊結構采用工業化預制拼裝，管廊蓋板與人行道板合建，在出現事故搶險檢修時，均可揭開維護，不再進行傳統的土方挖填作業，有利于城市環境的保護。在管廊沿線，電力電纜和通信線纜分支、穿線節點位置，配水管和再生水管閥門等位置設置尺寸較小的可開啟蓋板或運檢孔，滿足平時管線運營維護的需求，避免頻繁使用大型機具起吊管廊蓋板。微型管廊的使用一定程度上減小了在道路改擴建工程中綜合管廊建設的難度，也大大地節約了舊有管線的遷改費用，從而降低綜合管廊的投資成本。

2.2 監控中心和綜合管廊出入口監控中心和綜合管廊出入口是地下綜合管廊運營維護管理的核心設施，在規劃設計中，選址問題是一個爭論的焦點。把監控中心和管廊出入口與其他市政和公共建筑項目集約化統籌合建是解決這個問題的一種思路。

在成都市地下綜合管廊建設試點中，根據每條管廊建設的區域特點，充分統籌和利用同步建設的其他市政項目的富余地下空間，采取集約化設計模式布置監控中心，取得了較好的效果。比如：天府新區雅州路綜合管廊的監控中心就與道路旁綠地下的公共地下停車場合建（見圖5）；日月大道綜合管廊的監控中心采用與地下BRT車站統籌合建方式。

圖5 天府新區雅州路綜合管廊監控中心與公共地下停車場合建

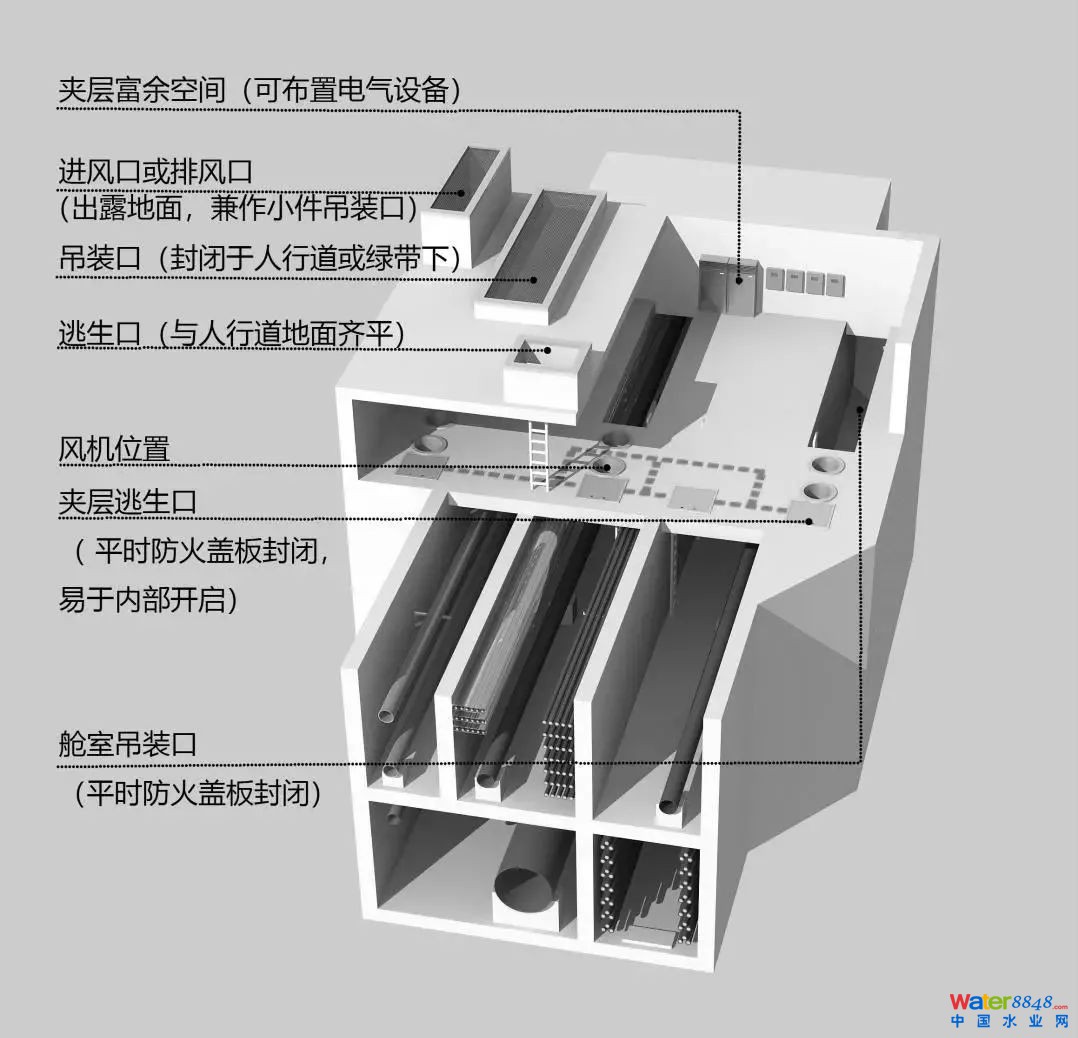

3多功能節點設計

3.1 節點集約化布置

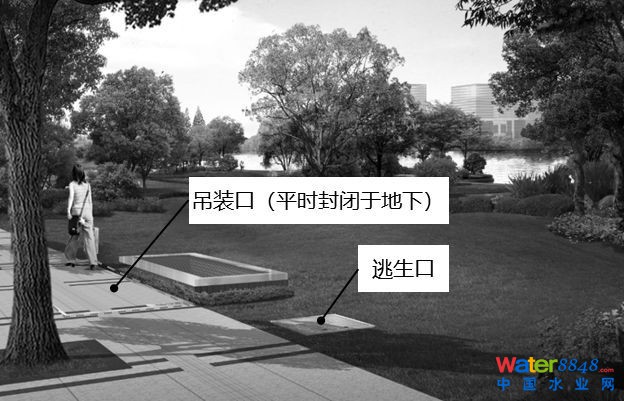

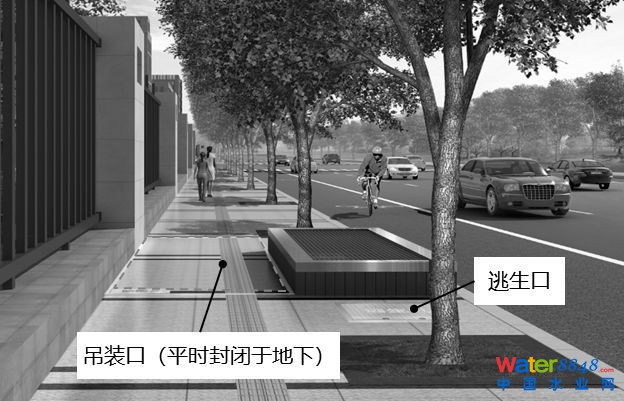

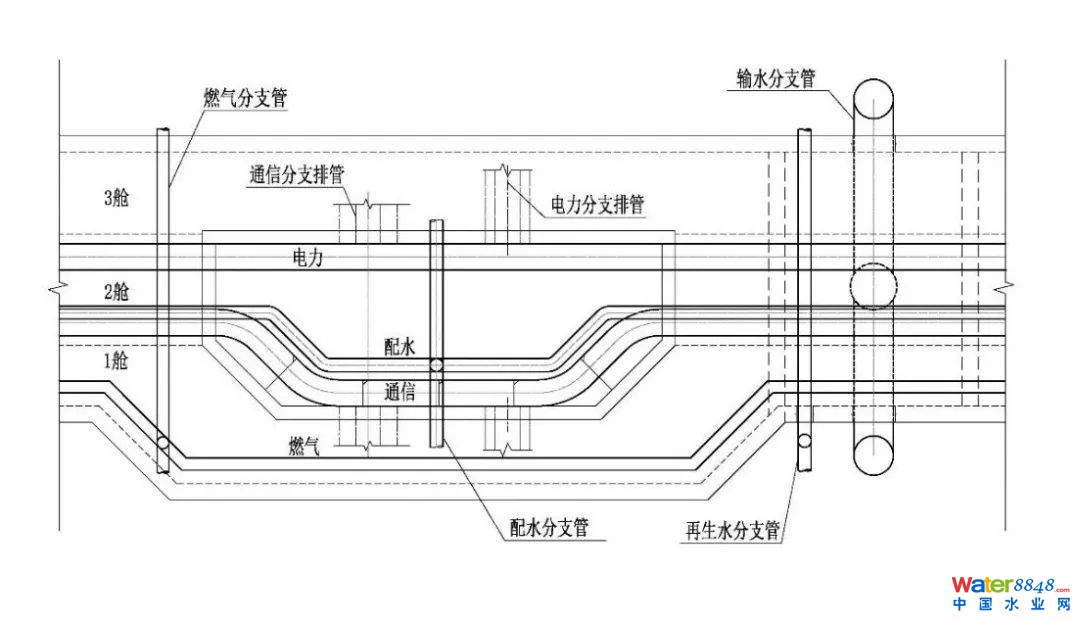

根據《城市綜合管廊工程技術規范》的節點設計要求，綜合管廊的每個艙室應設置人員出入口、逃生口、吊裝口、通風口、管線分支口。

按照規范的相關要求，敷設電力電纜的艙室和敷設燃?xì)夤艿赖呐撌�，每個艙室的最大防火分隔間距為200m，同時每個艙室的每個防火分隔均應設置1個逃生口、1個進風口、1個排風口（暫不考慮1個防火分隔內只設1個通風口的情形）；每2個防火分隔宜設置1個吊裝口。成都市試點的綜合管廊項目中，有較多項目包含了燃?xì)夤艿琅�、高壓電力艙、綜合艙（含10kV電力）三艙。以三艙地下綜合管廊400m長為例（2個防火分隔），若每個艙室均單獨設置進風口、排風口、逃生口和吊裝口，節點的附屬設施數量見表1。三艙的地下綜合管廊，若每個艙室均單獨設置節點，就有21個孔口，其中高出地面的孔口達15個，對城市景觀造成較大影響。

表1 地下綜合管廊節點附屬設施數量統計

（以400m為例）

名稱	燃?xì)夤艿琅?/td>	高壓電力艙	綜合艙(含10kV電力)	總計
進風口(高出地面)	2	2	2	6
排風口(高出地面)	2	2	2	6
逃生口(與地面齊平)	2	2	2	6
吊裝口(高出地面)	1	1	1	3
合計	7	7	7	21
