同樣作為人口密集的東亞國家,日本在水環境治理方面的經驗一直為我們關注。日本的下水道體系從上世紀70年代起,以流域水環境改善為目標進行建設和發展,形成了現今的流域下水道設施和管理體系。本文是有關日本下水道體系建設的制度篇,由日本東京都下水道局前副局長黑住光浩博士及湖南大學公共管理學院教授左健博士共同撰寫,從法律法規、流域下水道整治計劃和實施、總量控制幾個方面對日本的流域下水道體系進行了介紹。技術篇及熱點問題對比研究要點等內容將在2020(第十八屆)水業戰略論壇上發表。
1. 完善法律法規,發展流域下水道,保護公共水域水質
1958年,日本修訂《下水道法》,以“改善城市環境,促進城市健全發展和改善公共衛生”為目標,將城市內澇防治和環境改善定位為下水道系統(含污水處理廠、泵站等)的重要機能。該法案是以日本當時的下水道系統暨合流制,為前提而制定的。
1970年,隨著河流污染在1955年后的迅速擴大,《下水道法》再次修訂,將“保護公共水域水質”追加為下水道的目標。隨著下水道系統保護水質地位的日益提高,流域下水道體制相關法律法規的建立健全,流域下水道整治在1970年以后得以迅速發展,推進了河流水質的不斷改善。1978年,隨著河流水質的不斷改善,因水質污染中斷的隅田川花火大會得以重開。
期間,水污染防治相關的法律法規也在不斷建立健全,從根本上改善下水道系統。
1958年,《公共水體水質保護法(水質保護法)》和《工廠廢水管理法(工廠廢水法)》頒布,雖然關于排水標準和違法行為的規定不夠充分。但《水質保護法》將污染河流作為城市河流污染防治計劃的對象,要求建設污水處理廠獲得良好處理水的規定,對日本下水道體系的發展是一個里程碑,標志著下水道系統不只是服務于城市衛生環境,還必須服務于河流水質保護。
1967年,《公害對策基本法》頒布,確定了 水質環境標準。1970年,《水污染防治法》通過,設定了廢水排放標準,明確了下水道系統的特別設施地位,下水道系統的責任進一步增大。此外,隨著1978年污染物排放總量控制制度的實施,下水道系統在水質保護中的作用更加重要。
1984年,《湖泊水質保護特別措施法》頒布,將下水道系統定位為水質保護的重要措施。
1985年,針對公共水域的水質保護,《環境基本法》第16條規定了設定和達成水質環境標準的義務。
基于以上法律法規的要求,日本各地域在制訂下水道計劃時,若與已明確水質環境標準的水體相關聯,則必須制訂以達成該水域水質環境標準為目標的“流域下水道整治綜合計劃”(以下簡稱“流域綜合計劃”)。截至2017年末,需要制定“流域下水道綜合整治計劃”的150個地域中,已有105個地域完成計劃制訂,并以此為依據推進流域水質改善工作。

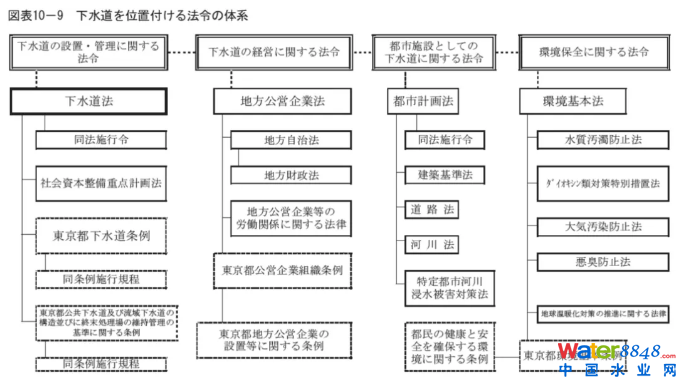

圖1 日本下水道系統的法規體系
2. 各流域下水道綜合整治計劃(以東京為例)
需要制定“流域綜合計劃”的各地域,根據所處流域所要求的水質標準分別制定流域下水道綜合整治計劃。1970年,東京都政府根據多摩河和荒川(河)的水質環境標準,制定了流域下水道整治綜合計劃。相比較《水污染防治法》規定的統一的水排放標準,東京都政府制定并執行了更為嚴格的地方排放標準。相對于國家排放標準的BOD≤160mg/L、總氮≤120mg/L和總磷≤16mg/L,東京都轄區內的8個排河污水處理廠執行BOD≤25mg/L、總氮≤20或30mg/L、總磷≤2或3mg/L的地方排放限值,其中具有深度處理工藝的兩個污水廠執行更嚴格的總氮和總磷排放標準(注:日本的河流水質環境標準考察BOD,海域水質環境標準考察COD,相應地,排河污水處理廠執行BOD排放標準,排海污水處理廠執行COD排放標準)。針對合流制下水道,采取了多種措施降低污染物的水體流入量,將雨天越流水導致的水體污染物排放量控制到與分流制下水道同等程度。此外,因下水道系統的處理能力有限,針對一定規模以上的工廠下水道排水,制定了排放標準。
3. 流域下水道整治
1) 流域下水道系統的構成和作用
流域下水道系統是收集和處理流域內兩個或多個公共下水道污水的下水道系統。其中的流域下水道是系統中的核心設施(干線管道、泵站、污水處理廠等),其建設和維護由日本的都道府縣實施。將家庭污水和雨水連接到流域下水道的公共下水道由當地的市町村進行建設和維護(注:日本的行政劃分依次為都道府縣市町村)。
1965年,大阪府的寢屋川流域作為日本第一個流域下水道系統開始整治。1970年,《下水道法》修訂,將流域下水道整治制度化。流域下水道系統,因為不按照行政區域劃分,可以根據地形條件確定污水處理廠的選址,具有降低建設和維護費用的優勢。

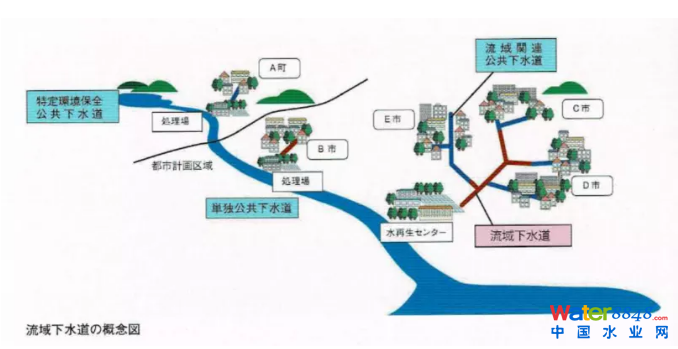

圖2 日本流域下水道系統概念圖
2) 流域下水道系統的優勢
流域下水道系統具有的優勢包括:1)根據河流流域的自然條件和產業布局等,可在更廣泛的地域范圍內規劃,不受行政區域劃分的限制,使流域內的水質保護一體化;2)通過處理設施的集約化,獲得規模效益降低建設和維護費用;3)由都道府縣政府負責流域下水道系統的核心設施,有助于市鎮村政府解決因技術力量不足難以獨立整治的難題。
3) 流域下水道系統的運營組織(以東京為例)
為促進東京都流域下水道系統的整治,其對應的管理級別不斷提高。1971年,東京都成立了局級的流域下水道本部,在對干線管道、泵站和處理廠進行一體化管理的同時,與管理公共下水道的市鎮村政府協同,對區域內下水道系統進行高效管理。以下介紹東京都政府和流域內市鎮村的合作事例。
① 廣域化
單獨公共下水道并入流域下水道—東京都多摩地區的30市鎮村的下水道,并不包括河口市、大川市和三重市的部分處理區,是作為“單個公共下水道”進行管理的。由于這些處理區的污水處理廠占地面積比較狹窄,難以增加深度處理工藝和設施更新來滿足流域下水道整治計劃所要求的處理水排放要求。并且,由于這些污水廠的規模較小,和流域下水道系統的污水處理廠相比不具備規模優勢,處理成本較高。因此,需要不斷推動這些單獨處理區并入流域下水道,以改善水環境和降低成本。

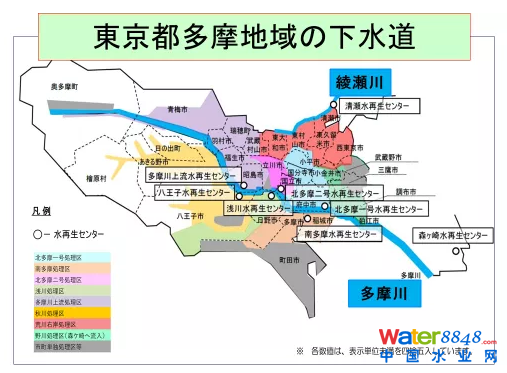

圖3 東京都多摩地區的公共下水道接入流域下水道
管道連通污水處理廠— 日本是地震多發國,1995年兵庫縣南部地震時導致污水處理廠受損而無法運行,下水道很長時間處于無法使用的狀態。因此,東京都流域下水道系統為了確保地震災害時污水處理廠的備用,將多摩川兩岸的六所污水處理廠分別用管道進行了連通。

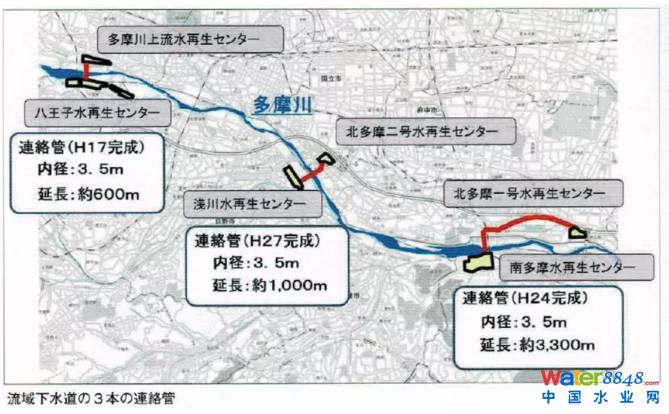

圖4 東京都的污水廠通過管道連通互為備用
② 加強東京都和市鎮村的合作
下水道信息交流會—多摩地區的下水道,是由各市町村的公共下水道、東京都流域下水道的干線管渠、以及污水處理廠共同組成一個系統來發揮機能的。為了加強合作,多摩地區的30個市鎮村從2012年以來定期召開下水道信息交流會。
下水道臺賬的統合—通過利用GIS公共下水道臺賬系統(Sewerage Mapping and Information系統)將流域下水道和公共下水道一體化。下水道臺賬系統一般由各市政當局獨立建立和維護,各地系統通常不同。但為了確保流域下水道的處理水質,需要在惡劣排水流入時迅速反應,由此,必須了解各市政當局所管理的公共下水道情況。因此,按照流域下水道總部的臺賬系統,統合了各地的臺賬系統。
4. 公共水域水質保護和總量控制
1970年,修訂的下水道法賦予下水道“公共水域水質保護”的新目標。1973年,《瀨戶內海環境保護特別措施法》頒布,開始實質性的水質保護。因為僅根據排水標準(濃度標準),難以達到水體的COD環境標準,1979年,《水污染防止法》修訂,以人口和產業集中的廣域封閉性海域為對象,對流入污染物(COD)實行總量控制制度,該制度每五年為一個執行周期(即:每五年修訂一次)。1980年,東京灣和伊勢灣開始執行污染物總量控制制度。
1982年,針對琵琶湖等特定湖沼,為了改善富營養化導致的水污染,設定了氮、磷的水質環境標準,對工廠和事業單位設定了廢水排放標準。1993年,針對海域也設定了氮、磷的水質環境標準。相應地,東京灣和大阪灣的污染物總量控制指標在1995年,也從COD(第1-4個五年)增加到包括氮和磷(第5個五年開始)。
目前,在東京灣、伊勢灣和瀨戶內海,新建污水處理廠和已建污水處理廠分別從2017年和2019年開始執行第8次污染物總量控制規定。同時,為了保護海洋的豐產,會根據季節來設定氮、磷的去除率目標,比如在海苔生長的冬天,可以降低營養鹽類的去除率,以保證海灣里養殖海苔的正常生長。
以東京都芝浦污水處理廠為例,處理水一天可排放COD16,600公斤、氮20,750公斤和磷2,075公斤。在實際的運行管理中,是通過控制排放濃度C值(和總量控制要求相關的濃度系數,由政府根據不同的業種確定)來進行管理的,例如,芝浦污水處理廠的COD、氮和磷的C值排放濃度分別是20、25、2.5mg/L,比排放標準的限值更為嚴格。
值得注意的是,東京都針對不同工藝的污水處理廠、甚至是同一個污水處理廠的不同工藝的處理線,根據工藝的特性,確定了不同的C值。這種嚴格總量控制下的變通可充分發揮已有設施的工藝性能,避免一刀切的升級改造,節約改造費用和運行耗費。

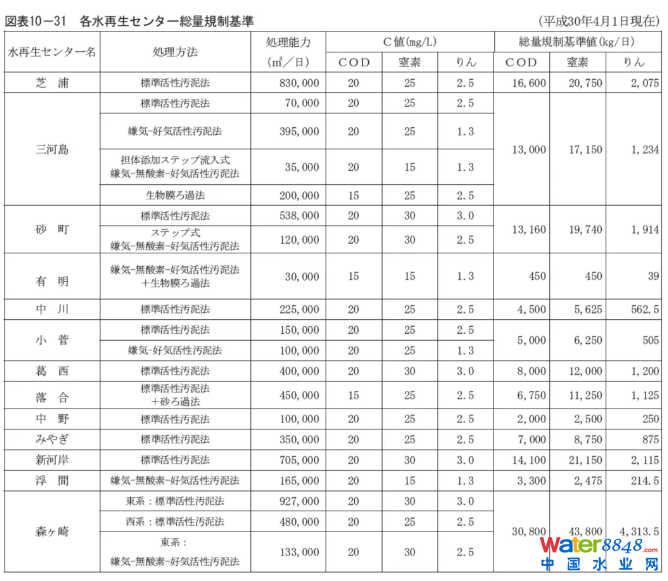

圖5 東京都各污水處理廠的污染物排放總量控制要求

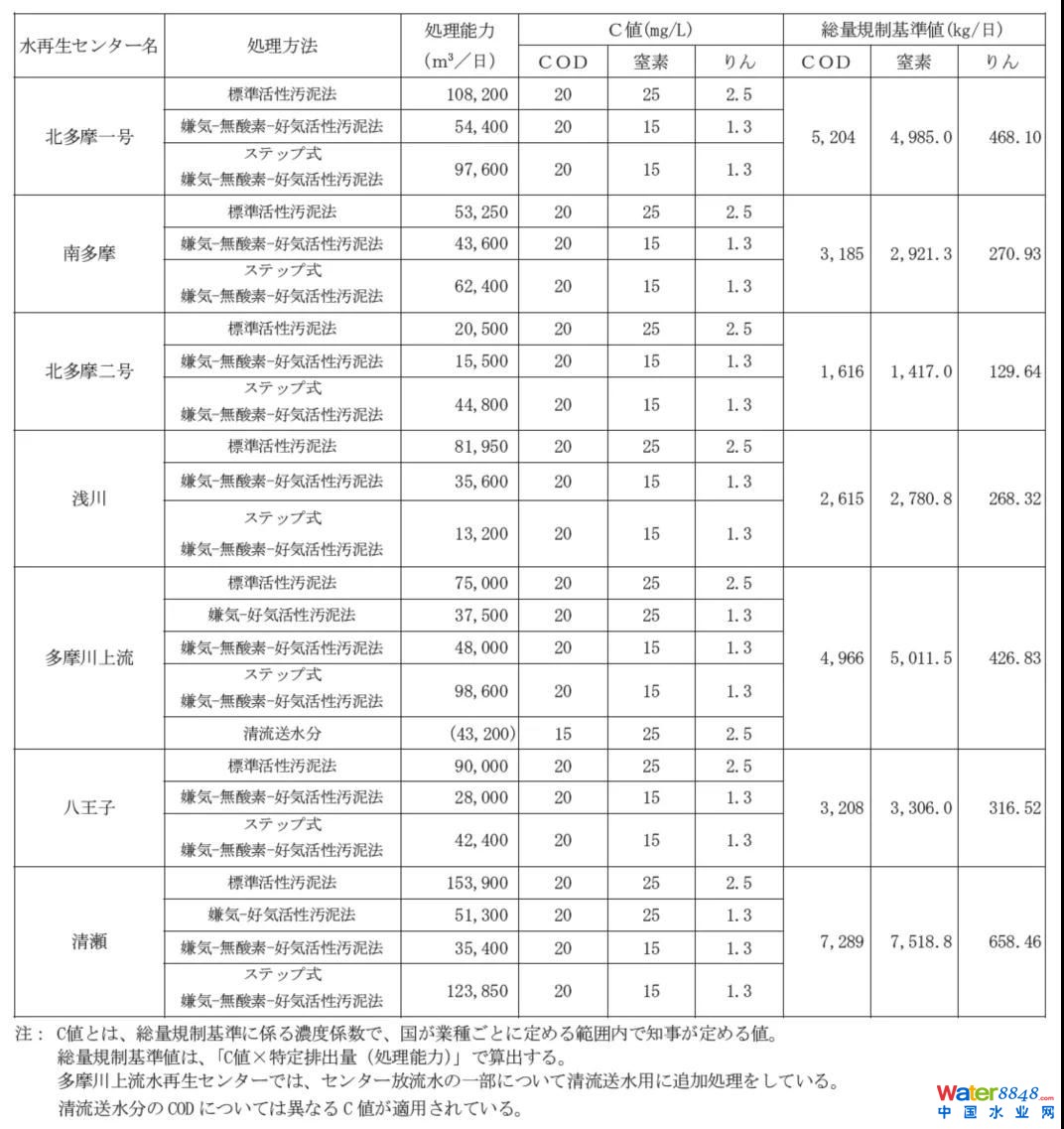

圖6 東京都各污水處理廠的污染物排放總量控制要求(續)
引用文獻:
《2018年度 日本下水道》 日本下水道協會2019年
《下水道色是計劃、設計指南和解說 2019年版》 日本下水道協會 2019年
《東京都流域下水道50年》 東京都下水道局 2019年
